A tecnologia por trás dos eliminadores de névoa de óleo GREEN LINE

A tecnologia de separação líquido-gás foi inventada há mais de 100 anos. Desde 2002, a 3nine recebeu mais de 100 patentes, tornando-nos um líder mundial com mais de 40% das patentes relacionadas globalmente a esta tecnologia. É assim que a tecnologia GREEN LINE funciona:

Iniciar a introdução

Tecnologia avançada que facilita lidar com seus problemas de névoa de óleo

Todos os eliminadores da 3nine são baseados na Tecnologia de Empilhamento de Discos – uma tecnologia que é muito eficiente e permite que você gaste menos tempo com manutenção.

Reproduzir o próximo passo

Limpeza em 3 etapas

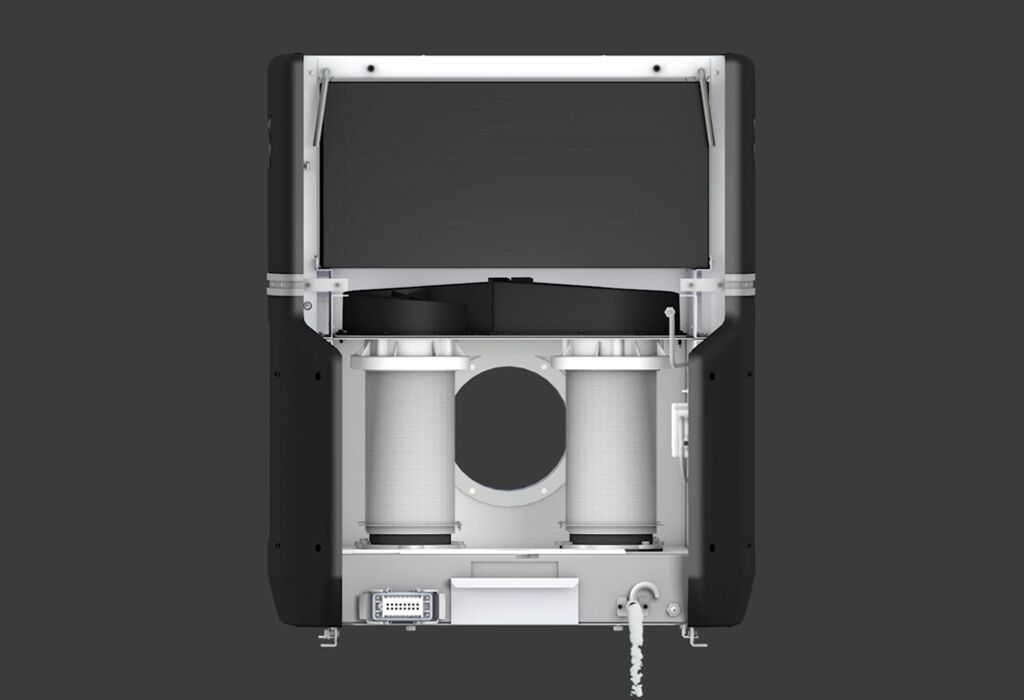

Os eliminadores de névoa de óleo na série GREEN LINE limpam o ar em 3 etapas.

  1. 1. O ar do contrafluxo separa as maiores partículas.
  2. 2. O empilhamento de disco separa as menores partículas.
  3. 3. O filtro HEPA coleta as partículas ainda menores.
Reproduzir o próximo passo

O Rotor

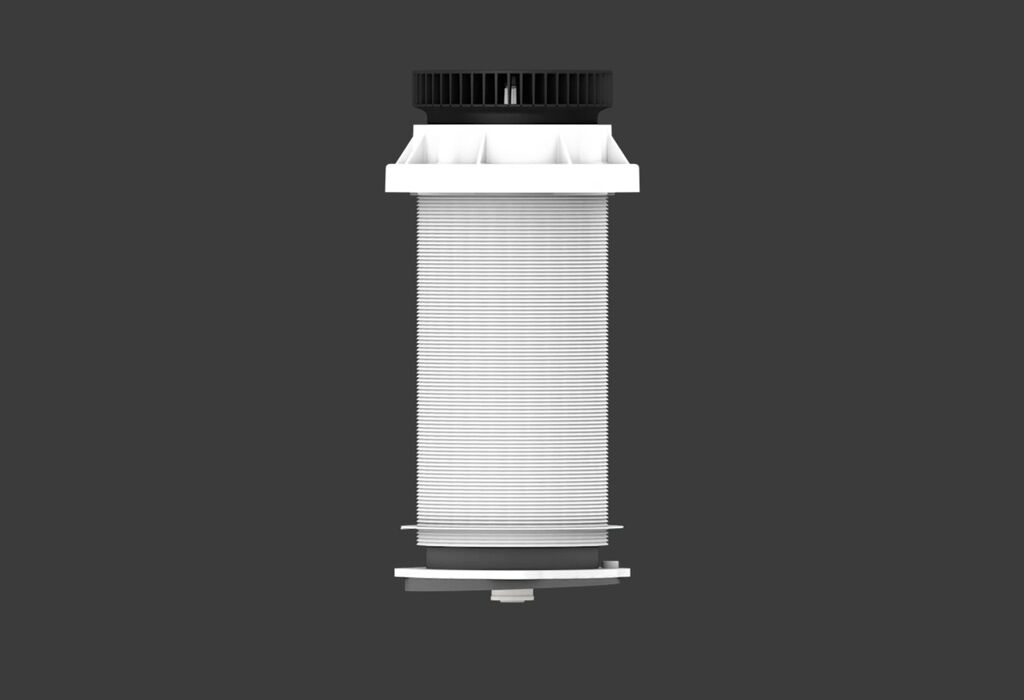

Cada rotor contém 95 discos de plástico empilhados um sobre o outro. No topo da pilha de discos, há um ventilador que cria a sucção puxando o ar processado da cabine da ferramenta da máquina para dentro da câmara do rotor.

Reproduzir o próximo passo

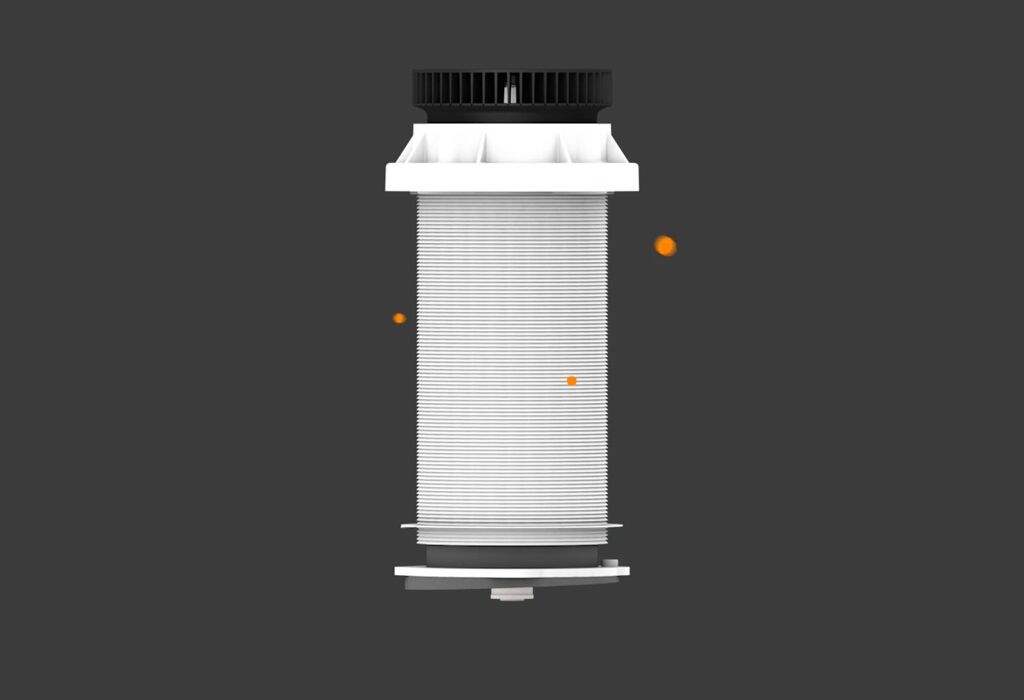

Etapa 1: Contrafluxo

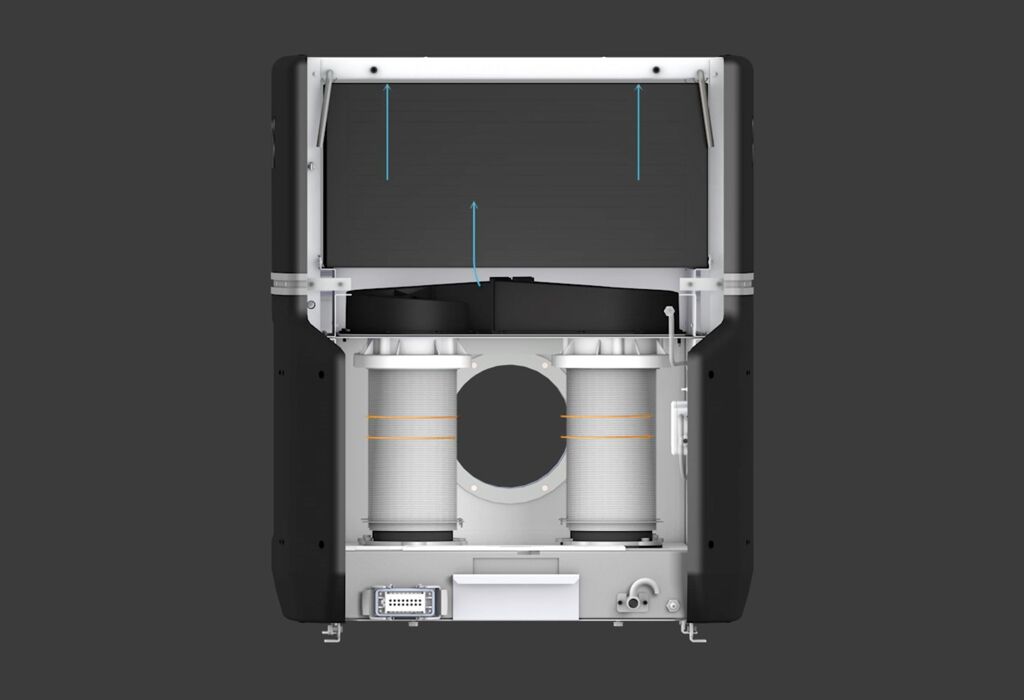

O ar processado contendo partículas fluidas carregadas pelo ar começar a fluir ao redor do rotor. O efeito de contrafluxo previne que as partículas maiores que 10 µm entrem nos discos, e são separadas imediatamente. Isso torna a tecnologia adequada até mesmo para aplicações difíceis com muitas partículas sólidas, como moagem ou coquilhamento com emulsões.

Reproduzir o próximo passo

As partículas vivem em um mundo pequeno

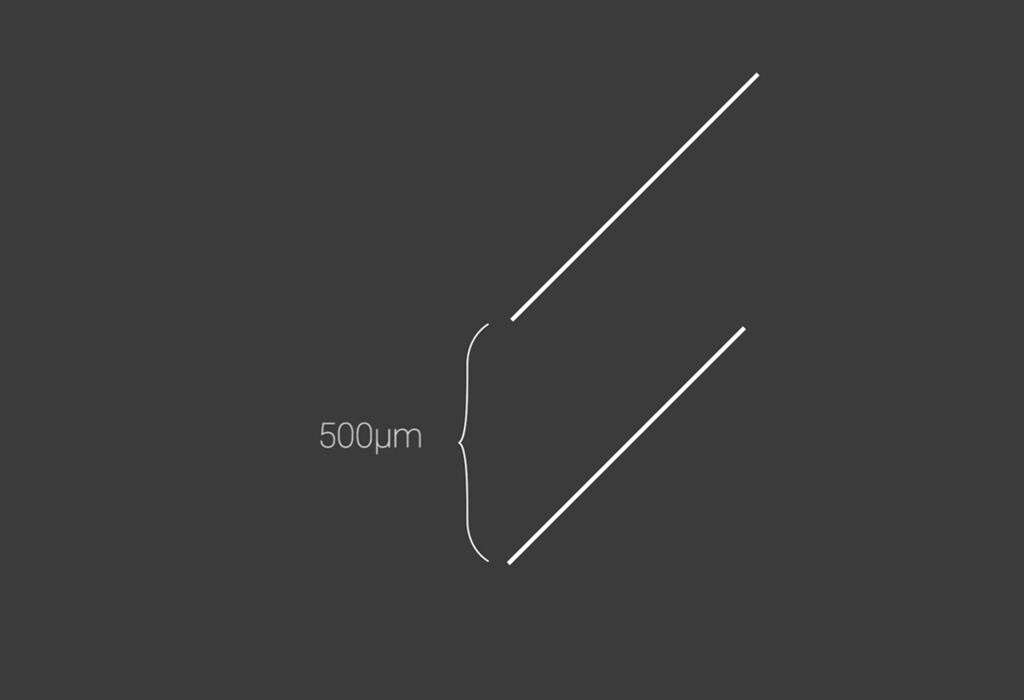

O espaço entre os discos é 0,5 mm ou 500 µm. É onde 100% das partículas entre 1-10 µm serão separadas.

Reproduzir o próximo passo

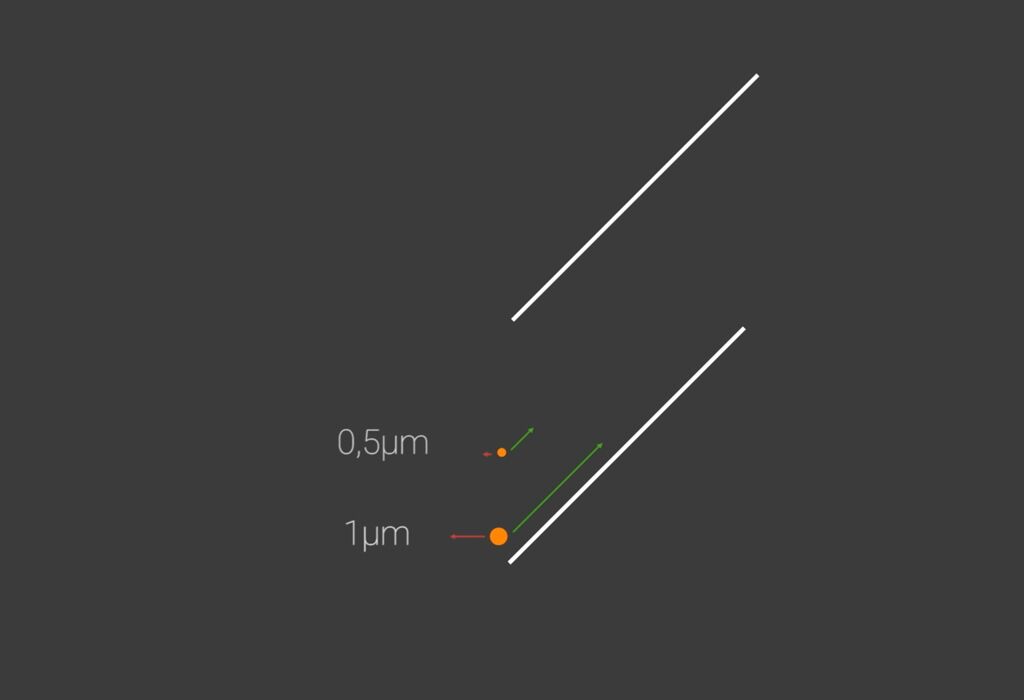

Etapa 2: Separação da pilha de discos

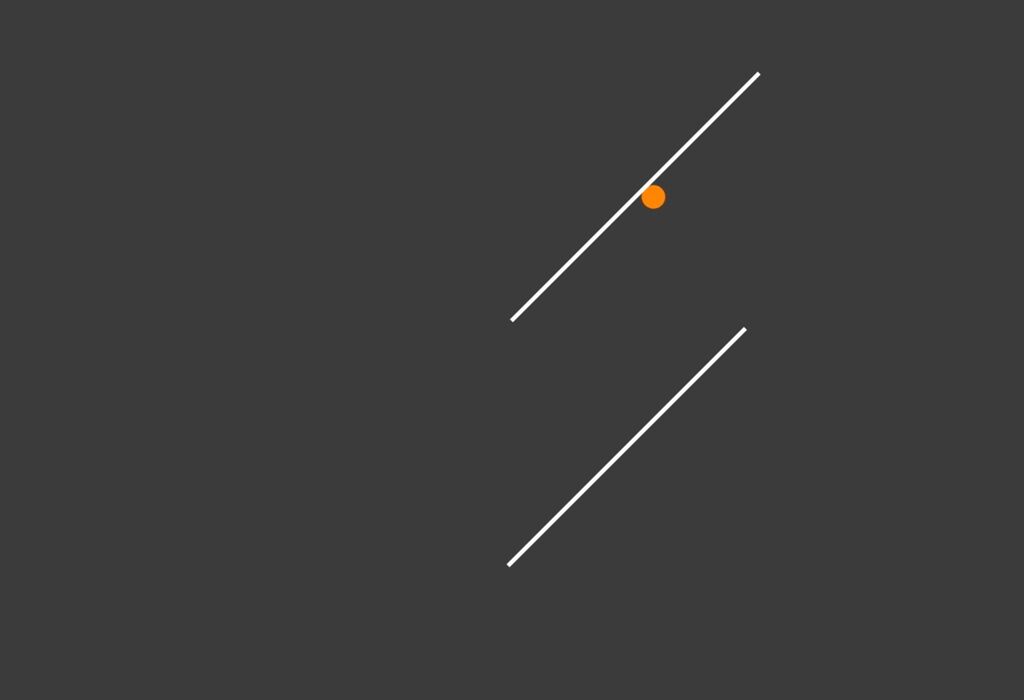

A velocidade das partículas é afetada pela velocidade do ar (seta verde) e a velocidade de assentamento das partículas relativa à velocidade do ar (seta vermelha). 1 µm é o menor tamanho de partículas que são separadas em uma eficiência de 100%, mesmo quando inicia na pior posição possível no disco.

Existe até mesmo uma certa porcentagem de partículas menores que 1 µm que ficam sobre os discos e serão separadas se eles iniciarem de um ponto de início favorável.

Reproduzir o próximo passo

Partículas

As partículas que ficam sobre os discos começam a coalescer e formar partículas maiores. Quanto maiores forem, mais pesadas se tornam, e mais rápido as partículas se movem para a borda do disco, onde serão separadas em gotículas.

Reproduzir o próximo passo

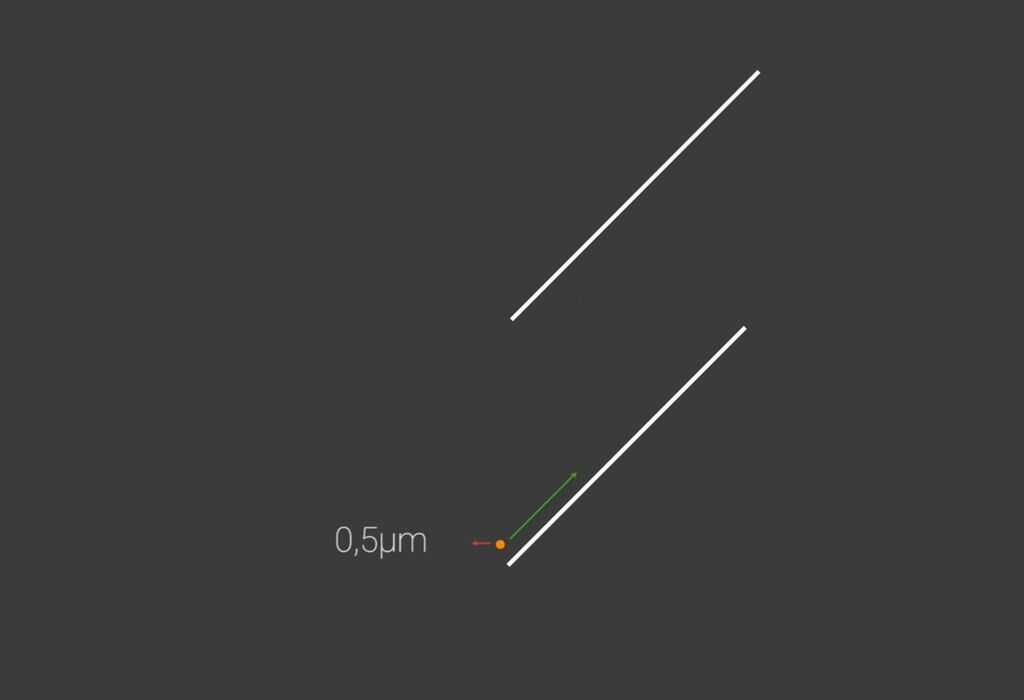

<1 µm

Partículas menores que 1 µm iniciando de uma posição ruim no disco não serão separadas no rotor, mas sim cuidadas pelo filtro HEPA.

Reproduzir o próximo passo

Etapa 3: Filtro HEPA

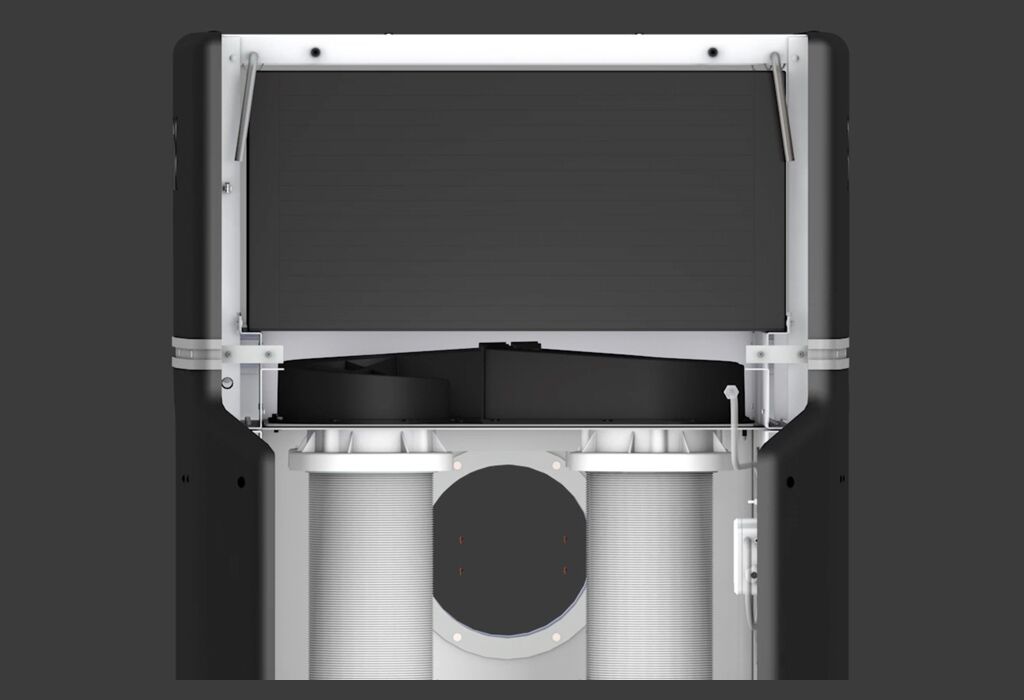

Partículas menores que 1 µm são empurradas para o filtro HEPA. Já que a maioria das partículas é separada no rotor, o filtro HEPA durará – em média, nossos filtros HEPA têm uma vida útil de 30 meses!

Reproduzir o próximo passo

CIP - seu parceiro de manutenção

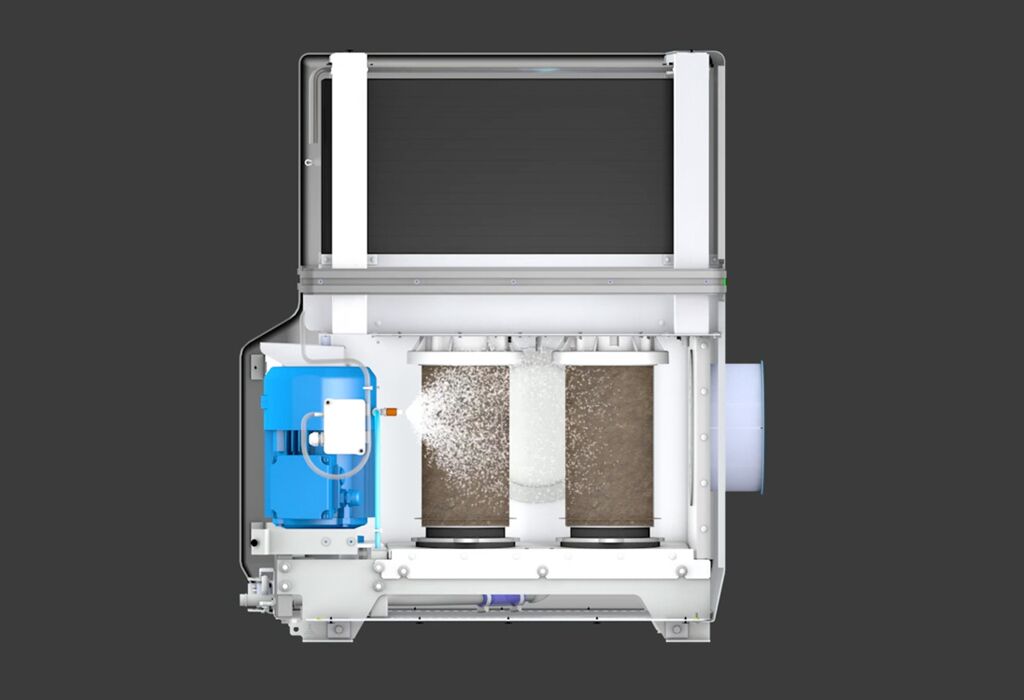

Quando se fala em aplicações rústicas e sujas, como moagem ou moldagem de ferro de maquinário, algumas partículas podem se aderir à borda dos discos. Com nosso sistema patenteado de limpeza automática chamado CIP, os rotores são lavados continuamente durante o processo de maquinagem, o que previne entupimentos. O CIP usa óleo limpo ou resfriador da ferramenta da máquina. Para aplicações extremamente rústicas, você também pode definir um ciclo de lavagem a cada início ou ao desligar o eliminador de névoa de óleo.

Reproduzir o próximo passo

Alto nível de separação

GREEN LINE é a única tecnologia do mercado que consegue separar uma proporção tão alta de pequenas partículas sem filtros múltiplos. O óleo/resfriador separado é devolvido à ferramenta da máquina para reutilização imediata.

Os eliminadores de névoa de óleo 3nine separam milhões de litros de óleo todos os anos na indústria metalúrgica!

Reproduzir o próximo passo

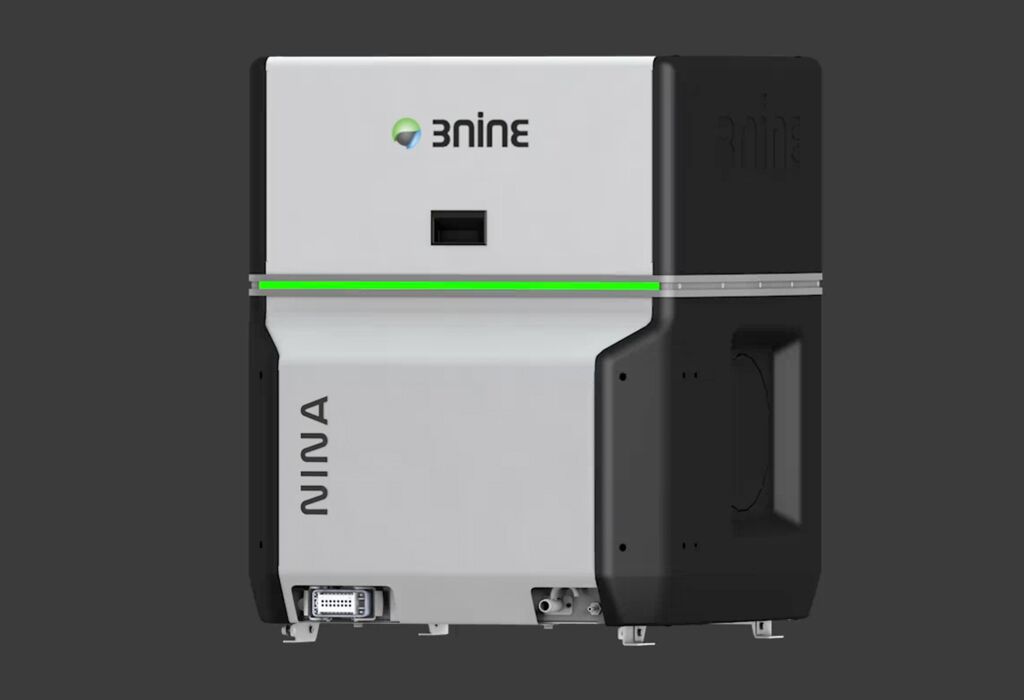

Comunicação LED

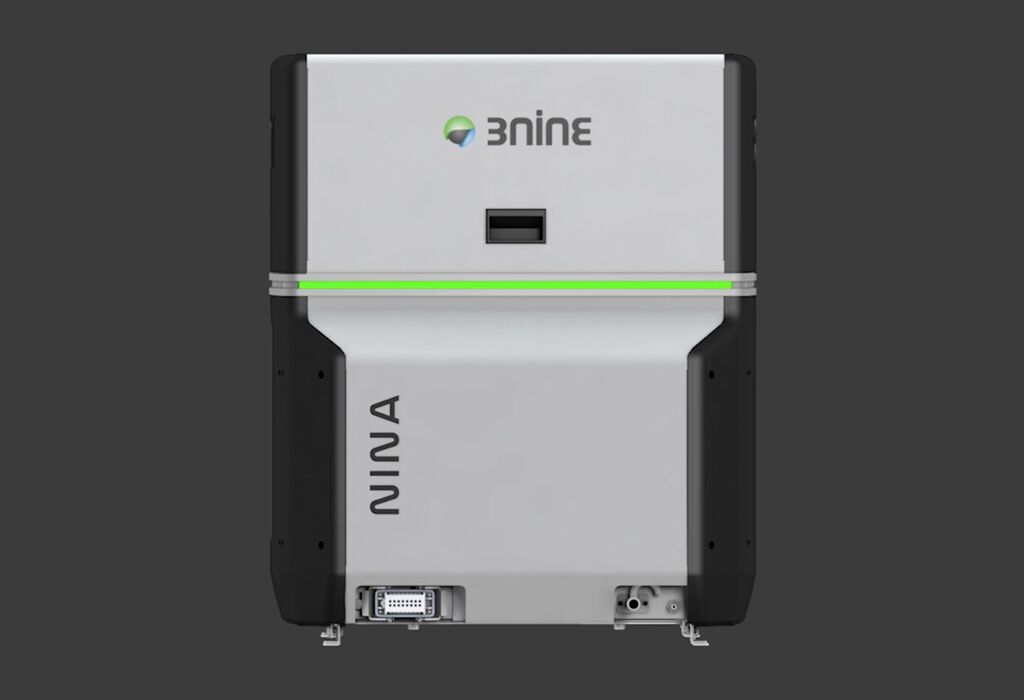

Todos os eliminadores de névoa de óleo GREEN LINE têm uma caixa de controle do sistema embutida, que monitora e cuida do filtro HEPA e do status do fluxo de ar. O status da máquina é comunicado por uma fita-RGB de LED na frente e trás da máquina.

Reproduzir o próximo passo
1

Tecnologia avançada que facilita lidar com seus problemas de névoa de óleo

Todos os eliminadores da 3nine são baseados na Tecnologia de Empilhamento de Discos – uma tecnologia que é muito eficiente e permite que você gaste menos tempo com manutenção.

2

Limpeza em 3 etapas

Os eliminadores de névoa de óleo na série GREEN LINE limpam o ar em 3 etapas.

  1. 1. O ar do contrafluxo separa as maiores partículas.
  2. 2. O empilhamento de disco separa as menores partículas.
  3. 3. O filtro HEPA coleta as partículas ainda menores.
3

O Rotor

Cada rotor contém 95 discos de plástico empilhados um sobre o outro. No topo da pilha de discos, há um ventilador que cria a sucção puxando o ar processado da cabine da ferramenta da máquina para dentro da câmara do rotor.

4

Etapa 1: Contrafluxo

O ar processado contendo partículas fluidas carregadas pelo ar começar a fluir ao redor do rotor. O efeito de contrafluxo previne que as partículas maiores que 10 µm entrem nos discos, e são separadas imediatamente. Isso torna a tecnologia adequada até mesmo para aplicações difíceis com muitas partículas sólidas, como moagem ou coquilhamento com emulsões.

5

As partículas vivem em um mundo pequeno

O espaço entre os discos é 0,5 mm ou 500 µm. É onde 100% das partículas entre 1-10 µm serão separadas.

6

Etapa 2: Separação da pilha de discos

A velocidade das partículas é afetada pela velocidade do ar (seta verde) e a velocidade de assentamento das partículas relativa à velocidade do ar (seta vermelha). 1 µm é o menor tamanho de partículas que são separadas em uma eficiência de 100%, mesmo quando inicia na pior posição possível no disco.

Existe até mesmo uma certa porcentagem de partículas menores que 1 µm que ficam sobre os discos e serão separadas se eles iniciarem de um ponto de início favorável.

7

Partículas

As partículas que ficam sobre os discos começam a coalescer e formar partículas maiores. Quanto maiores forem, mais pesadas se tornam, e mais rápido as partículas se movem para a borda do disco, onde serão separadas em gotículas.

8

<1 µm

Partículas menores que 1 µm iniciando de uma posição ruim no disco não serão separadas no rotor, mas sim cuidadas pelo filtro HEPA.

9

Etapa 3: Filtro HEPA

Partículas menores que 1 µm são empurradas para o filtro HEPA. Já que a maioria das partículas é separada no rotor, o filtro HEPA durará – em média, nossos filtros HEPA têm uma vida útil de 30 meses!

10

CIP - seu parceiro de manutenção

Quando se fala em aplicações rústicas e sujas, como moagem ou moldagem de ferro de maquinário, algumas partículas podem se aderir à borda dos discos. Com nosso sistema patenteado de limpeza automática chamado CIP, os rotores são lavados continuamente durante o processo de maquinagem, o que previne entupimentos. O CIP usa óleo limpo ou resfriador da ferramenta da máquina. Para aplicações extremamente rústicas, você também pode definir um ciclo de lavagem a cada início ou ao desligar o eliminador de névoa de óleo.

11

Alto nível de separação

GREEN LINE é a única tecnologia do mercado que consegue separar uma proporção tão alta de pequenas partículas sem filtros múltiplos. O óleo/resfriador separado é devolvido à ferramenta da máquina para reutilização imediata.

Os eliminadores de névoa de óleo 3nine separam milhões de litros de óleo todos os anos na indústria metalúrgica!

12

Comunicação LED

Todos os eliminadores de névoa de óleo GREEN LINE têm uma caixa de controle do sistema embutida, que monitora e cuida do filtro HEPA e do status do fluxo de ar. O status da máquina é comunicado por uma fita-RGB de LED na frente e trás da máquina.
